Il s’agit d’un système conçu pour fonctionner selon 3 fonctions distinctes :
- Compensation de puissance réactive
- Filtrage harmonique
- Équilibrage des phases

La compensation de puissance réactive est sans aucun doute la caractéristique fondamentale d’un SVG, car il est capable de fonctionner là où un système traditionnel de correction du facteur de puissance ne serait pas en mesure de garantir une longue durée de service et une fiabilité dans le temps.
Par exemple, toutes les applications - principalement dans l’industrie lourde - avec des taux d’harmoniques significativement élevés, tant en courant qu’en tension (THDi > 80 % et THDv > 15 %).

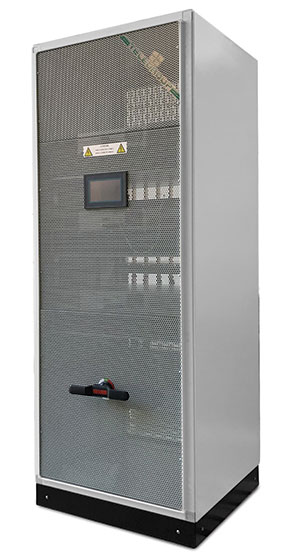

SVG est disponible en 3 versions : Wall, Rack et Tower.

Principe d’opération

SVG collecte en temps réel les tendances des courants de charge au fil du temps, les envoyant à un circuit de contrôle interne, via des TC. Grâce à la technologie FPGA intégré e, on extrait les composantes fondamentales des courants, les composantes harmoniques, les courants réactifs, les composantes responsables du déséquilibre, on compare é galement les courants nécessaires à la compensation et les courants de compensation é mis par SVG, et on calcule le différence.

Afin de permettre à l’onduleur IGTB de pouvoir injecter les courants nécessaires dans le ré seau électrique, des signaux d’entrée sont émis vers le circuit de commande, de manière à réaliser un contrôle en boucle fermée et à compléter la fonction de compensation.

Caractéristiques

Écran tactile rapide pour visualiser les données du réseau.
• Valeurs de charge efficaces actuelles ;
• THDi (distorsion harmonique actuelle) de la charge ;
• Facteur de puissance de charge ;
• Puissance active, réactive et apparente requise par la charge ;
• Valeurs de courant et tensions effectives côté réseau (après correction/filtrage du facteur de puissance) ;
• THDi et THDv (Current and Voltage Distortion) côté secteur ;
• Facteur de puissance côté réseau ;
• Puissance Active, Réactive et Apparente côté réseau.
• Visualisation à distance via port série RS232 et RS485, protocole Modbus.
• Les Courants et Puissances réactives injectées par les équipements sont également surveillés.

Applications

• Industrie lourde (Métallurgie, Raffineries…)
• Centres de données
• Cimenteries
• Papeteries
• Systèmes d’automatisation du bâtiment
• Industrie automobile
• Systèmes de traitement des déchets

Comment choisir un système SVG

Le dimensionnement d’un système SVG dépend du type de fonction auquel il sera soumis. En effet, dans le cas du mode Correction du Facteur de Puissance, le calcul de la puissance nécessaire en kVAr sera le même que celui utilisé pour les panneaux de correction du facteur de puissance traditionnels, tandis que dans le cas du mode Filtre Actif, la somme des courants harmoniques est nécessaire - que ce soit il s’agit d’un système ou d’une charge unique – pouvant être obtenue grâce à une analyse de réseau. Cependant, dans le cas d’un système combiné, avec à la fois les modes de correction du facteur de puissance et de filtrage des harmoniques, une évaluation plus approfondie est appropriée, également en fonction de l’endroit où le système SVG sera installé.
